国产v亚洲v天堂无码久久无码_久久久久综合精品福利啪啪_美女扒开尿口让男人桶_国产福利第一视频在线播放_滨崎步无码AⅤ一区二区三区_三年片免费观看了_大屁股妇女流出白浆_泷川苏菲亚无码AV_我想看我想看一级男同乱伦_国产精品午夜福利免费视频,gogo国模全球大胆高清摄影图,2008门艳照全集视频,欧美午夜在线精品品亚洲AV中文无码乱人伦在线播放

《石墨化碳點修飾的三維活性炭納米片—超級電容器電極材料》

【鋰電】【鋰硫】【超容】【電催】【光催】【熱催】

(提示：掃碼關(guān)注上面的公眾號，獲取更多資料,！)

近日,，廣東石油化工學(xué)院環(huán)境催化團隊的李澤勝副教授在國際權(quán)威期刊《Journal of Energy Storage》（影響因子8.907）以”Construction of heteroatom-doped and three-dimensional graphene materials for the applications in supercapacitors: A review”為題，發(fā)表研究型論文,。廣東石油化工學(xué)院為論文第一完成單位,，化學(xué)學(xué)院李澤勝副教授為論文的第一通信作者, 化工學(xué)院李泊林老師為第一作者。

論文鏈接：https://www.sciencedirect.com/science/article/abs/pii/S2352152X21011221



超級電容器是一種新型的儲能器件,，具有功率大,、壽命長等優(yōu)點。本文提出了石墨化碳點(GCDs)修飾的三維活性炭納米片(3D ACNs)作為一種有前景的超級電容器電極材料,。以Span 20有機分子前體為原料,，在堿(KOH)的輔助下，采用一步熱解的方法制備了三維ACN /GCDs,。采用XRD,、SEM/TEM和BET技術(shù)研究了產(chǎn)物的晶體結(jié)構(gòu)、形貌和孔隙結(jié)構(gòu),。用CV和CDC技術(shù)研究了電極的電容性能,。三維ACNs/GCDs產(chǎn)品具有良好的三維多孔結(jié)構(gòu)和高比表面積，達1328 m² g⁻¹,。三維ACNs/GCDs電極材料的電容性能令人滿意,，在三電極測試系統(tǒng)中具有較高的比電容(1A g⁻¹時為202.9 F g⁻¹)和良好的速率性能(5A g⁻¹時為144.2 F g⁻¹)，在雙電極對稱超級電容器中具有較長的循環(huán)穩(wěn)定性(2000或6000循環(huán)后電容保留率為93.2%或87.7%),。

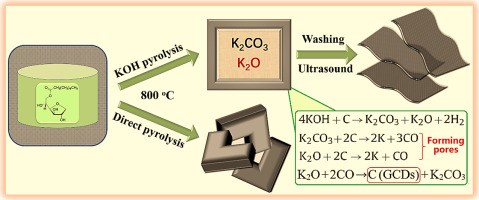

圖1 合成示意圖



本研究采用廉價的“堿金屬氫氧化物(KOH)”作為激活劑(對KOH進行化學(xué)活化可以提高材料的比表面積),、三維結(jié)構(gòu)模板(由KOH經(jīng)高溫碳化產(chǎn)生的水溶性碳酸鹽(K₂CO₃)顆粒可作為三維結(jié)構(gòu)模板)和石墨化催化劑(KOH經(jīng)部分空氣氧化產(chǎn)生的堿金屬氧化物(K₂O)可作為石墨化催化劑)前驅(qū)體,，這從根本上簡化了三維碳納米片的合成步驟,，并降低了材料成本。三維ACNs/GCDs的制備:10g Span 20溶于40ml無水乙醇中,，再與5g KOH混合成均勻漿液,，然后將漿液放入100ml帶蓋石墨反應(yīng)坩堝中,，埋入裝有石油焦粉(100目)的不銹鋼盒中，放入馬弗爐800℃熱處理1h,。冷卻后,，用去離子水超聲洗滌，過濾,，重復(fù)三次,，然后真空干燥，得到最終的三維ACNs/GCDs產(chǎn)品(溫度=800℃,，跨20:KOH質(zhì)量比=1:0.5),。所制備的產(chǎn)品是表面具有石墨化碳點(GCDs)的三維納米片網(wǎng)絡(luò)結(jié)構(gòu)(3D ACNs/GCDs)。石墨化碳點的引入可以有效提高三維活性炭的導(dǎo)電性,，提高電極的電化學(xué)性能,。

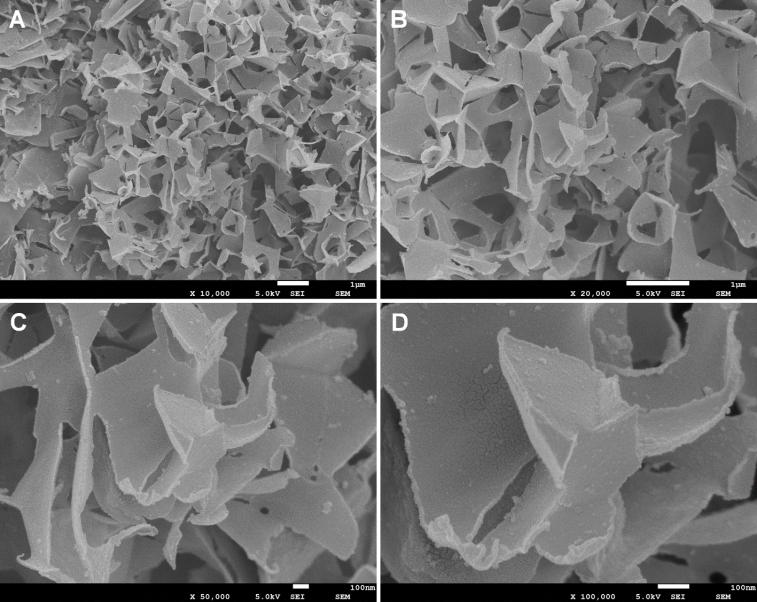

圖2不同倍率下三維ACN /GCDs的SEM圖像。



最近的一項研究表明,，堿金屬氧化物(如Li₂O)可以催化一些含碳大氣(如CO)轉(zhuǎn)化為石墨烯碳納米片,。合成步驟如下:將Li₂O粉末放入管狀爐中，經(jīng)CO氣體通過,，550℃熱處理,，洗滌后得到具有三維結(jié)構(gòu)的蜂窩石墨烯產(chǎn)品。結(jié)果表明,，熱處理過程中Li₂O與CO反應(yīng)生成Li2CO3,，具有良好的三維模板效應(yīng)。同時,，在Li2O的催化下形成了C(石墨烯)結(jié)構(gòu),。具體反應(yīng)過程如下:

Li₂O + 2CO → C (graphene) + Li₂CO₃           (1)

另一方面，常規(guī)碳材料的KOH活化反應(yīng)如下,。K2O是關(guān)鍵的中間產(chǎn)物(可作為石墨化催化劑),，CO是最終的氣體產(chǎn)物(碳氣化過程是孔隙形成的關(guān)鍵)(詳見圖6)[37,38]。

4KOH + C → K₂CO₃ + K₂O + 2H₂           (2)

K₂CO₃ + 2C → 2K + 3CO                     (3)

K₂O + 2C → 2K + CO                         (4)

綜上所述,，我們推斷在“三維活性炭納米片”(即三維ACNs/GCDs產(chǎn)品)上產(chǎn)生“部分石墨化微晶結(jié)構(gòu)”可能是由于K2O(類似于Li2O)的催化作用,，將CO的氣體產(chǎn)物部分轉(zhuǎn)化為石墨化納米顆粒結(jié)構(gòu)(即GCDs)，并將其加載到活性炭納米片上,，可以大大提高活性炭材料的導(dǎo)電性和結(jié)構(gòu)穩(wěn)定性,。生成GCDs結(jié)構(gòu)的可能反應(yīng)過程如下(詳見圖6):

K₂O + 2CO → C (GCDs) + K₂CO₃           (5)



本文提出了一種基于馬弗爐的簡易“埋地?zé)崽幚?/span>”技術(shù)，通過KOH一步熱解策略制備“三維活性炭納米片/石墨化碳點(3D ACNs/GCDs)”材料,。KOH被用作激活劑(貢獻1328 m² g^-1的比表面積),、三維結(jié)構(gòu)模板前驅(qū)體(生成K₂CO₃作為三維碳納米片的模板)和催化劑前驅(qū)體(生成K₂O作為石墨化碳點的催化劑)。三維ACNs/GCDs是一種很有前途的超級電容電極，在1 mol L^-1 KOH溶液中,，電流密度為1 A g^-1時,，在三電極體系和“紐扣型”超級電容下，其比電容分別為202.9 F g^-1和189.6 F g^-1,。這種電極材料在實際電容環(huán)境中也表現(xiàn)出很高的穩(wěn)定性，在2000 (或6000) 次循環(huán)后電容保留率高達93.2% (或87.7%),。這些結(jié)果普遍表明,，在實際應(yīng)用中，KOH輔助熱解是設(shè)計具有良好電容性能和耐用性的超級電容器電極材料的一種有吸引力的策略,。

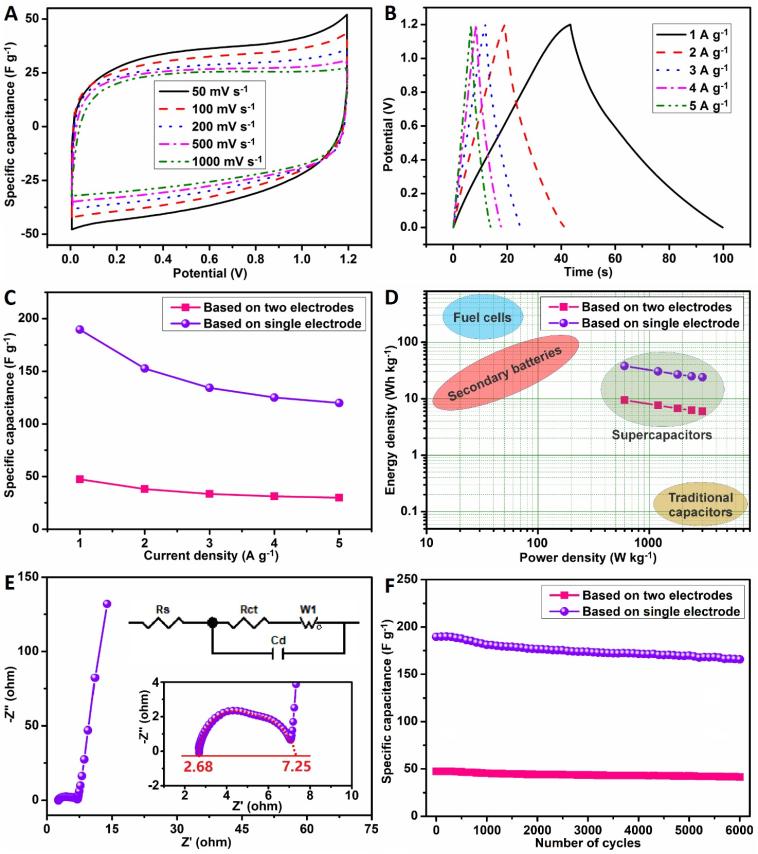

圖3 三維ACNs/GCDs電極在1mol L-1 KOH電解液中雙電極體系下的電容性能: (A) 50~ 1000mv s-1時的比電容模式CV曲線,，(B) 1~ 5a g-1時的CDC曲線，(C) 1~ 5a g-1時的比電容,，(D) Ragone圖,，(E) EIS Nyquist圖，(F) 1a g-1時的循環(huán)穩(wěn)定性,。
